上海五冶钢结构工程公司（201908） 陈金玉

0 前 言��
　　锅炉烟道内烟罩材质为耐热合金钢，牌号为A387Gr22-Cl1，此钢材的焊接性较差，焊前要求预热。根据公司实际情况，决定不采用日方要求的电热板预热，而采取火焰预热、焊后保温和合理的焊接工艺参数，来保证焊接质量。

1 坡口形式
　　根据钢板的厚度δ=12 mm和技术要求选用V形坡口。α=60°，p=1±1 mm，b=0~2 mm。
焊前用角向磨光机清除坡口两侧各150 mm范围内的油、锈等污物。
2 焊接材料

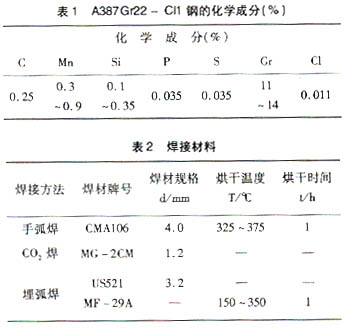

　　根据钢的化学成分（见表1）和焊接性分析，选用与母材化学成分接近的焊接材料，见表2。
　　　　　　　　　

　
3 预热
　　为了减少焊接应力，加速氢的扩散，避免产生淬硬组织，防止焊接冷裂纹，焊前进行预热处理。预热方法为火焰加热，预热温度定为400~800℃，预热范围为焊道两侧各200 mm内，预热温度控制采用测温仪检测或凭经验目测。
4 工艺参数
　　焊前采用手工焊进行定位焊，其长度为50 mm,间距为200 mm,高度不超过主焊缝的2/3。定位焊后，采用CO2焊进行打底焊，采用埋弧焊进行盖面焊和封底焊，电源极性为直流反接，层间温度控制在300 ℃左右。具体工艺参数见表3。
　

5 焊后处理
5.1 后热处理��
　　焊后立即将焊件（局部）加热到250 ℃并保温一段时间，促使氢的逸出，降低氢致裂纹的敏感性。
5.2 焊后热处理��
　　为改善焊接接头性能和消除焊接残余应力，进行焊后热处理。火焰加热温度为650~720 ℃，保温0.5 h，并用石棉布盖住焊缝并控制T_8/5时间，使其冷却速度均匀。
6 结 论
　　用其工艺焊接的烟罩构件，按JB6062-92标准进行PT检验，其合格率99.7%，焊接质量良好，焊接成本降低。实践表明，火焰预热和火焰后热的工艺措施及其相应的工艺参数是可行的。
（收稿日期 2001 12 04）
作者简介：陈金玉，1971年生，助理工程师。
