总块数

环缝长

(m)

焊缝总长

(m)

支柱数

方案一

4

上极：90°

上温带：40°

54

93.2

359.1

10

下极：90°

赤道带：50°

方案二

3

上极112.5°

赤道67.5°

下极112.5°

30

64.3

269.7

8

方案二是JB/T4711-92《球形储罐型式与基本参数》推荐使用，为混合式赤

　　道正切支柱结构球罐，它的压片组焊，现场安装，焊后检验等都是配套的，具有比较成熟的施工经验。

4 球壳壁厚的确定

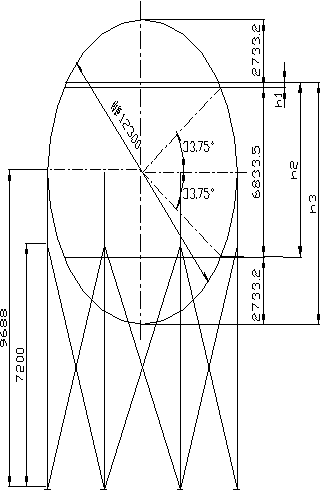

　　球壳分三带，各带液柱高度h_i：见图（一）

　　第一带液柱高度：h₁=324.9mm

　　第二带液柱高度：h₂=7158.4mm

　　第三带液柱高度：h₃=9891.7mm

4. 1计算压力：

根据 Mpa

其中：P=2.2Mpa

h_i见（h₁、h₂、h₃）

kg/m³
