| 焊接:电子束焊 |
|
| 日期：2007-6-22 21:32:20 人气：51 [大 中 小] |
|
|
|

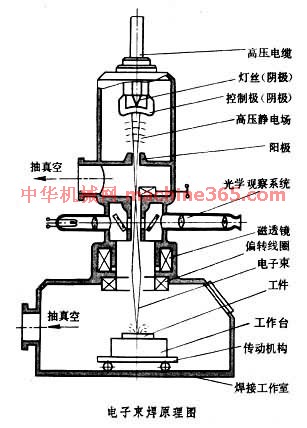

利用电子束作为热源的焊接方法。如图 电子束焊原理图 所示﹐热阴极(或灯丝)发射的电子﹐在真空中被高压静电场加速﹐经磁透镜產生的电磁场聚集成功率密度高达1.5×105瓦/厘米2的电子束(束径为0.25～1毫米)﹐轰击到工件表面上﹐释放的动能转变为热能﹐熔化金属﹐焊出既深又窄的焊缝(深/宽比可达10﹕1～30﹕1)﹐焊接速度可达125～200米/时﹐工件的热影响区和变形量都很小。电子束的焊接工作室一般处於高真空状态﹐压力为10-1～100帕﹐称为高真空电子束焊。处於低真空状态时压力为100～10000帕﹐称为低真空电子束焊。在大气中焊接的称为非真空电子束焊。真空工作室为焊接创造高纯洁的环境﹐因而不需要保护气体就能获得无氧化﹑无气孔和无夹渣的优质焊接接头。随著工作室气压的增加﹐电子束散焦程度增大﹐焊缝的深/宽比减小。电子束焊机有两类﹕低压电子束焊机的加速电压为30～60千伏﹔高压电子束焊机的加速电压可达175千伏。
电子束焊可焊接所有的金属材料和某些异种金属接头﹐从箔片至板材均可一道焊成﹐钢板可焊厚度达100毫米﹐铝板达150毫米﹐铜板可达25毫米。碳钢在真空中焊接时﹐由於钢中原含有的气体会释放出来﹐焊缝金属容易產生微气孔。
电子束焊机成本高。工件装配﹑接缝与电子束对正﹐都要求有较高的精度。但电子束焊的多能性和高精度﹐往往能补偿其高成本﹐因此在汽车﹑原子能﹑航空﹑航天等许多工业中已成为重要的焊接方法之一。
|
|
|
