HS610U-M高强钢压力管道的焊接质量控制(图)

日期：2007-6-20 20:42:48 人气：56 [大中小]

[1]

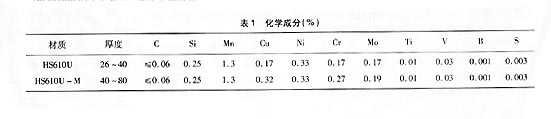

　外径为2100~2300mm压力管道采用日本NKK公司生产的板厚为28~54mm的HS610U-M高强钢焊制，其化学成分见表。根据该钢的碳当量Ceq和裂纹敏感系数Pcm，通过焊接工艺试验，制定了焊接工艺参数和相应的工艺措施，保证了焊接质量。

1 认真做好焊前准备工作
　（1）将坡口两侧各50mm范围内的油漆、污物、毛剌等清理干净。
　（2）焊条在400℃下烘干1h
　（3）焊丝在200~350℃下烘干1h
　（4）采用电加热方法预热：埋弧焊时，预热80~100℃，手工焊时，预热泪盈眶100~125℃，冬季施工时适当增加10~20℃。

2 选择合适的坡口形式
　为便于操作和减少填充金属及减小焊接变形选UY形坡口，其形状及尺寸见图1。

3 正确选用焊接材料
　　选用日本提供的配套焊接材料，其中，手弧焊选用LB-62UL焊条，其规格为φ4.0mm埋弧自动焊选用US-40焊丝，其规格为4.8mm。焊剂为MF-300。

4 制定合理的焊接工艺参数
　根据现场施焊位置进行了手弧焊和埋弧焊工艺试验，确定了最佳焊接工艺参数，见表2。
　焊接时宜采用小规范，多焊道焊接，严格控制热输出及层间温度（手弧焊时125~150℃），每道焊缝焊后认真清理焊渣，以使焊接接头的力学性能佳状态。

5 进行合理的焊后处理
　采用电加热方法进行焊后消氢处理和消除应力热处理。
　（1）消氢处理　焊立即进行消氢处理。即将焊缝隙两侧各150mm范围内加热至150~200℃，并保温1~1.5h后用石棉布或陶纤毡盖好缓冷。
　（2）焊后消除应力热处理　对σ≥54mm的焊管焊后进行消除应力热处理，其热处理工艺曲线见图2。

6 严格焊后各项检查
　（1）按技术要求他细检查焊缝外观。
　（2）按JB1152-81超声波探伤标准对全部焊缝进行100%UT探伤，纵缝BI级合格，环缝BⅡ级合格。
　（3）按GB3323-87射线探伤，Ⅲ级合格。
　（4）钢管校圆后按JB3965-85磁粉探伤标准对纵缝进行100%MT探伤，Ⅱ级合格。
　（5）对σ≥54mm的钢管校圆后按JB1152-81探伤标准对纵缝进行100%UT探伤，BI级合格。

7 结　果
　由于采用正确的焊接工艺和相应的工艺措施，有效地控制了产品焊接质量，并达到了相关标准的技术要求。

摘自《焊接》
