| 焊胎中对带孔立板定位夹紧的新装置(图) |
|
| 日期：2007-6-20 20:42:00 人气：41 [大 中 小] |
|
|
|
北汽福田潍坊农业装备分公司(淮坊市 261200) 李振刚 王焕德
组焊夹具中经常遇到带孔立板的定位夹紧问题,例如,收割机中过桥体和输送槽体中就有多个带孔立板的焊接需要定位夹紧.本文就是作者设计的一种适用于多种收割机用相同工装焊接的新定位夹紧装置.
1 新装置的结构及工作原理

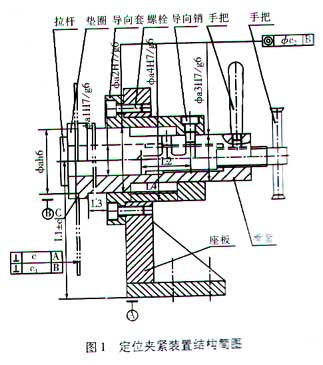

（1）新装置的结构如图1所示.其中拉杆、开口垫圈均为夹紧元件，导向套、导向销均为导向元件，滑套为定位元件，座板为支撑元件。
（2）新装置的工作原理 图1中的双点划线为需定位的带孔立板。定位时沿导向套和导向销把滑套推到底并右着滑套的导向槽旋转滑套到图示位置，此时滑套上外圆B和台阶C面为两定位面，把立板的孔放到这两个定位面处，然后放上开口垫圈并旋转拉杆直到夹紧为止。当焊完后反向旋转拉杆，松开并取下开口垫圈，然后将滑套顺导向槽拉出立板的孔。
当两种机型共用一套组焊夹具时，新装置仍然适用。因为滑套的导向槽根据定位尺寸的需要开有两个横槽，两个横槽间距与两种机型立板的空间距离相等。
2 新装置的技术条件
新装置要求在定位处滑套外圆B和台阶C面空间位置必须准确，且满足工作原理，还应经济耐用，这就要求各件的技术条件为：
（1）L3和L4不小于L2。
（2）L、a、al、a2、a3、a4尺寸正确，公差与配合适当（如图，H7/g6也可按H7/f6或按H8/g7选取），导向销与导向槽配合取H8/g7或H8/f7即可。
（3）保证各垂直度c、c1和同轴度c2（可按7级选取）。
（4）拉杆、导向套、滑套材质均为45圆钢，采用淬火加低温回火热处理工艺，硬度HRC40-45；其他件材质均为Q235-A钢。
3 新装置的技术特点
新装置的技术特点是：结构合理，制造方便，使用周期长；定位夹紧准确、可靠，生产效率高；可两种甚至多种机型的件同工装焊接，节约了工装成本，缩短了制造周期。
4 新装置的应用环境
新装置可广泛应用于各种焊胎中带孔立板的定位夹紧，具有很强的实用性。能精确定位夹紧立板的孔端，远离孔的一端还需要用其他装置定位夹紧，常用L型定位板与平推式夹紧器定下部，用回转式定位夹紧装置定上部。
摘自《焊接》杂志 2002 第七期 |
|
|
