这是我为公司设计的一个产品，设计思路从全局到局部，即TOP＿DOWN。
零件用的是实体造型，结构非常简单，如果觉得不好，直接删去，但请给我一
点忠告，让我有所提高，谢谢！

第一步：驱动板的建模

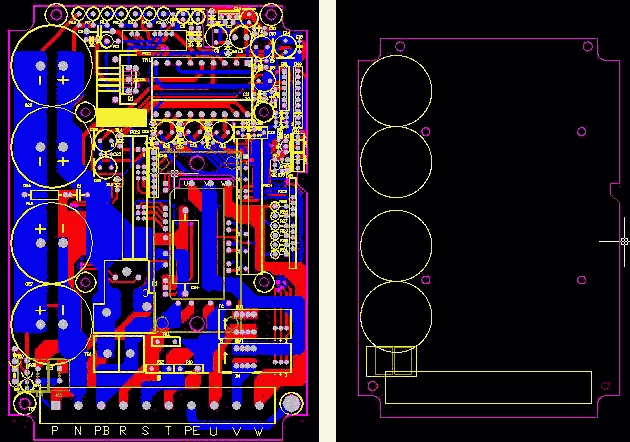

1、根据电子工程师提供的*.pcb格式的印刷电路板文件,用PTOTEL99打开，输出为*.dwg格式的文件上，用AUTOCAD读取，用EXPLODE炸开，删除大部分图元，只留下安装孔及主要的元器件图形。（见图1）保存文件。

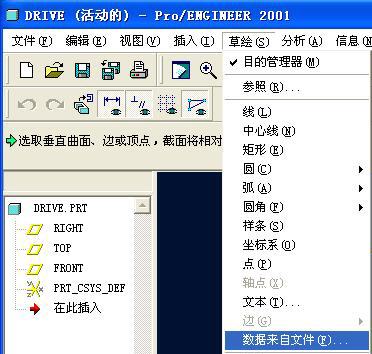

2、打开PROE，新建一个文件，drive.prt,作曲线，在草绘截面里，点击：草绘\数据来自文件...,（见图2）


接上一步

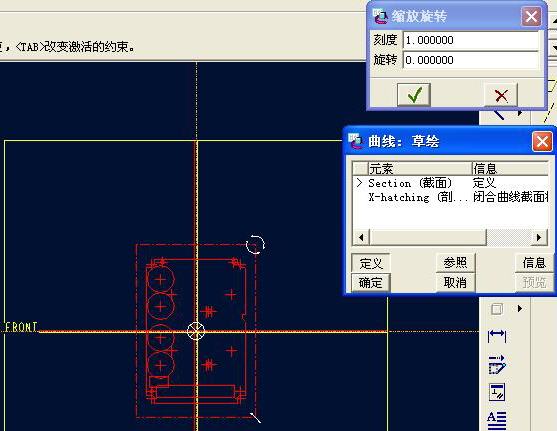

选择上一步保存的*.dwg文件，注意比例为1，（见图3）然后不要作任何更改，点击完成,最后点确定，建立曲线。

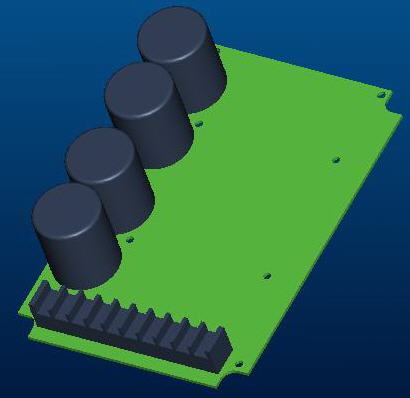

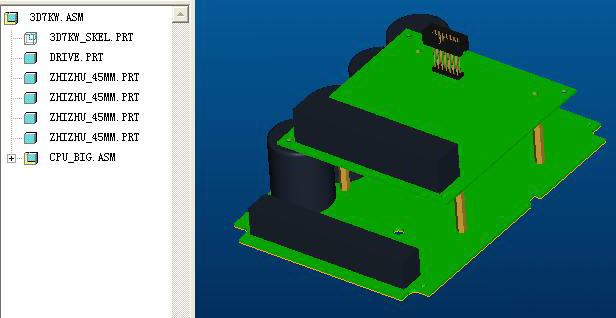

3、测量元器件的高度，把刚才作好的曲线拉伸成实体（见图4），完成驱动板
的建模，保存。然后，只留下曲线，其余特征删除，另存为curve.prt。
4、用同样的方式作控制板cpu的模型。


第二步：建立骨架模型
1、新建一个文件，3d7kw.asm,装配上一步作好的drive,缺省方式固定。
2、装配支柱及cpu板
3、创建\骨架模型,点击第一项：从现存复制，选择曲线文件curve.prt，点确
定，它会排在模型树第一个特征上。（见图5）


第三步：根据骨架模型建立底座模型（见图6）
